絞龍螺旋輸送機常規直徑有哪些

2016-08-04 17:05:04| 發布者: 河北品丞環保機械有限公司

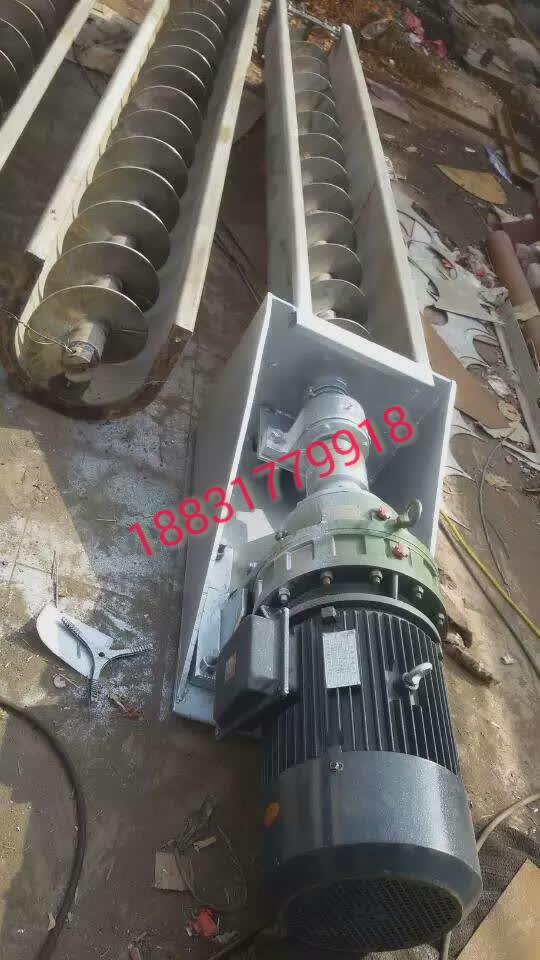

絞龍螺旋輸送機俗稱螺旋，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，它適用于顆粒、粉狀和小塊狀物料的水平輸送，傾斜輸送，垂直輸送等形式，其輸送距離從2米到70米，規格多種，并可根據客戶需求制作。
螺旋葉片直徑是絞龍螺旋輸送機的重要參數，直接關系到輸送機的生產量和結構尺寸。一般根據螺旋輸送機生產能力、輸送物料類型、結構和布置形式確定螺旋葉片直徑。由經驗公式D = K1 2.5 c φγλ 米　　此種螺旋輸送機以飼料為輸送原料，由已知條件知 G = 10 × 1.2 = 12 噸/時【1.2 倍系考慮生產數倍量】　　φ =0.25【查表得物料填充系數】　　γ =1.1噸/ 米【查表得物料堆積重度】　　k1 =0.0565　　GX型螺旋輸送機的螺旋直徑系列如下：100,150,200,250,300,400,500,600 因此圓整取 D=100mm 螺距不僅決定著螺旋的升角，還決定著在一定填充系數F物料運行的滑移面，所以螺距的大小直接影響著物料輸送過程。輸送量Q和直D一定時，螺距改變，物料運動的滑移面隨著改變，這將導致物料運動速度分布的變化對于標準的輸送機，通常螺距為K =0．8～1．0；當傾斜布置或輸送物料流動性較差時K≤0．8；當水平布置時，K1=0．8～1．0。　　因選用全葉式螺旋，其螺距和螺旋直徑的關系為S=0.8D=80mm　　螺旋輸送機用于能規則地控制和連續輸送粉狀和小塊狀物料，如糧食、飼料、煤粉、水泥、熟料、復混肥、砂、谷類、煤塊、石子等。其結構簡單新穎、維修方便、技術指標 橫截面尺寸小，密封性能好，操作安全方便，便于中間裝、卸料；中間吊軸承采用滾動式或滑動式兩種結構，均設 防塵、密封裝置，操作維修方便。
